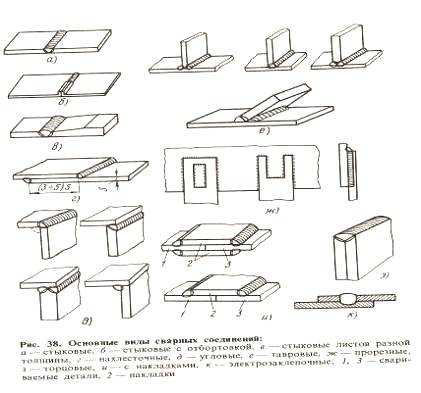

Основные виды сварных соединений

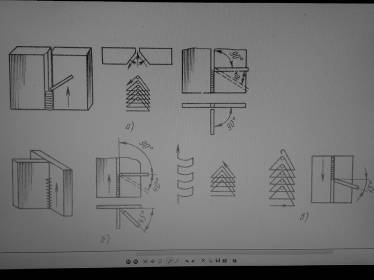

Положение и движения электрода при сварке в вертикальном положении

а - стыковые швы со скосом кромок, б - угловые швы, в - сварка в направлении сверху вниз.

Выбор оборудования с указанием основных параметров (подбор сварочных электродов, металла, вспомогательного оборудования)

Сварка металлического ящика проходила сварочным аппаратом

Minarc.

Питание от источника 230В однофазного тока, номинальная мощность 150А, можно работать с электрокабелями длиной до 50м.

При сварке использовались стальные электроды УОНИ - 13/45 О 3мм

Стальной покрытый электрод представляет собой определенных размеров стержень, на поверхности которого опрессовкой или окунанием нанесено специальное покрытие.

При выборе марки электрода для сварки конструкций в монтажных условиях следует учитывать трудность поддержания постоянной длины дуги, что может привести к образованию пор в швах. Электроды с основным покрытием очень чувствительны к изменению длины дуги. Поэтому при сварке следует применять электроды с рутиловым или с рутилоосновным покрытиями.

Ящик под раствор изготавливается из листовой сталитолщиной 3мм.

Применялась струбцина

для удержания уголков при сварке.

При выполнении электродуговой сварки необходим следующий инструмент: стальная щетка

для зачистки кромок перед сваркой и для удаления с поверхности швов остатка шлака; молоток - шлакоотделитель

для удаления шлаковой корки, особенно с угловых швов; зубило

; набор шаблонов для проверки размеров швов; метр, отвес, стальная линейка

; угольник; чертилка

, а также ящик для хранения и переноски инструмента, защитные приспособления.

а) б)

Инструменты для зачистки шва и свариваемых кромок:

а - молоток-шлакоотделитель, б – щетка

Инструменты:

а - угольник; б - рулетка

Организация сварочного поста

Сварочный пост

- рабочее место сварщика, оборудованное всем необходимым для выполнения сварочных работ. Сварочный пост укомплектован источником питания, электрическими проводами, электрододержателем, сборочносварочными приспособлениями и инструментом, щитком или маской.

Сварочные посты в зависимости от рода применяемого тока и типа дуги делят на следующие виды:

постоянного тока

с питанием от однопостового или много постового сварочного преобразователя;

переменного тока

с питанием от сварочного трансформатора.

Сварочные посты могут быть стационарными или передвижными.

Передвижные посты

применяют при сварке крупногабаритных изделий непосредственно на производственных площадях цехов или строительных площадках. Защита от лучей дуги в этих случаях производится щитами, а защитой источника питания дуги от дождя и снега служат навесы.
