Смеситель-водоизмеритель

Смеситель типа лотка Паршаля состоит из подводящего устройства, горловины и отводящего раструба. В результате сужения сечения и резкого изменения уклона дна в отводящем раструбе образуется гидравлический прыжок, в котором происходит интенсивное перемешивание потока.

Принимаем лоток пропускной способностью 80000 - 160000 м3/сут.;

А = 1,73 м;

В = 0,9 м;

С = 1,3 м;

D = 1,68 м;

Е = 1,7 м;

НА = 0,61 м;

Н/ = 0,59 м;

Н = 0,63 м;

L = 6,6 м;

l/ = 7,4 м;

l = 11 м;

l // = 13,97 м;

b = 1.

Смеситель рассчитан на пропуск максимального расхода сточных вод в течении 10-15 мин. Конфигурация смесителей в плане и глубина слоя жидкости в них зависит от местных условий и характеристики воздуходувного оборудования.

В качестве смесителей могут быть использованы распределительные лотки и каналы очистных сооружений. Расход воздуха на перемешивание в зависимости от наличия и характера взвешенных веществ в сточных водах (1,5-3,0). (4,0-6,0) м3/ м3 воды.

Для перемешивания можно применять механические или пневматические аэраторы. Для смешения могут быть использованы также перепады на лотках и каналах, в распределитель-ных камерах.

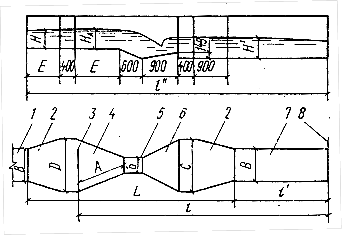

Рис.8. Смеситель типа ”лоток Паршаля”: 1 - подводящий лоток; 2 - переход; 3 - трубопровод холодной воды; 4 - подводящий раструб; 5 - горловина; 6 - отводящий раструб; 7 - отводящий лоток; 8 - створ полного смешения.
