Генеральный план

Раздел «Генеральный план» проекта выполнен на основании:

а) Существующее задание;

б) Материалов изысканий, выполненных ОАО «Севпромпроект» в 2005 году; система высот Балтийская 1946г;

в) Технического отчета по инженерно-строительным изысканиям от 14 января 2005 года.

Главный фасад четырёхэтажного здания с помещениями жилого, административного и общественного назначения обращены на ул. Фадеева. Въезд к зданию предусмотрен двухполосный проезд шириной 5,5м с ул. Фадеева с круговым движением. Со стороны двора проезд шириной 5,5м, а со стороны главного фасада проезд шириной 2,75м.

На тротуарах предусмотрены устройства съездов в местах их примыкания к дорогам и проездам.

В соответствии с санитарно-гигиеническими требованиями предусмотрена хозяйственная мусороуборочная площадка с ограждением с трех сторон.

После окончания возведения здания вся свободная от застройки территория озеленяется путем устройства газонов, посадки кустарников и деревьев, строительства детских площадок, мест отдыха.

Общая транспортная схема решена следующим образом: внутриобъектные автомобильные дороги соединяются с дорогами общего пользования.

При решении генерального плана и определении разрывов между сооружениями учтены площади, необходимые для размещения подземных и надземных инженерных коммуникаций.

За относительную отметку 0,000 принят уровень чистого пола 1-го этажа, что соответствует абсолютной отметке 227,700 в Балтийской системе высот 1946 г.

Под дорогами и площадками предусмотрена замена насыпного слоя песком на глубину до 1,0м.

Генеральный план площадки представлен в графической части дипломного проекта (лист 1).

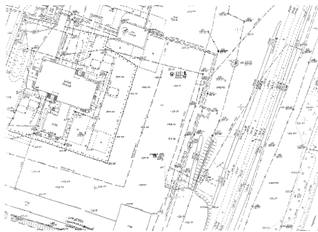

Топографический план участка строительства с существующим расположением инженерных сетей представлен на рисунке 1.1

Рисунок 1.1 - Топографический план участка

Конструктивное решение здания
Согласно отчету геолого-литологическое строение участка до глубины 20 м следующее: под лессовой делювиально-эоловой толщей суглинков залегают аллювиальные грунты, представленные пачкой песчано-глинистых грунтов, супесей, песков, глин. На участке развиты просадочные грунты. Мощность просадочных грунтов 4,5 ...

Определение характеристик механических свойств грунтов.Определение модуля деформации по результатам испытания грунта штампом
Строим график зависимости осадки штампа от давления S(p). , [кПа](9) где:– коэффициент, зависящий от формы штампа; принимаем как для круглого штампа =0,79; d– диаметр штампа; (м); – коэффициент Пуассона; для ИГЭ-1 (супесь) =0,30; pi – разность между давлением пропорциональности Рпр=200кПа по графику и ...

Нагрузка от наружных стен (продольных по оси А(Ж))
глухая стена кН/м снижение нагрузки за счёт проёмов в стене. (23) где: 0,4 – коэффициент снижения за счёт оконных блоков. Апр – площадь проёмов на 1 этаже по длине участка стены lст lст - длина стены в осях 1-11 По оси А: Апр =(10*О -З + 4*Д -1) Апр =(10*1,21*1,51 + 4*0,76*2,21) = 24,9894м2 кН/м ...
