Расчет торцовой стенки глубокой части ванны

Страница 1

На эту часть стенки ванны действуют гидростатическое давление воды интенсивностью у основания.

где - коэффициент надежности по нагрузке, = 1,1

– коэффициент динамичности, = 1,0

ρ – плотность воды, ρ = 10 кН/м3

h – глубина воды, h = 1,81 м,

b – вертикальная полоса, b = 1 м.

и моменты от перекрытия и стартовой стенки в месте шарнирного опирания на глубине 0,27 м.

где g – постоянная нагрузка на 1м2 перекрытия, g = 4,36 кН/м2;

a – ширина дорожки вдоль стенки, а = 2,5 м;

е – эксцентриситет приложения нагрузки от перекрытия, е = 0,195 м.

где – объем стенки на 1 м её длины, = 0,23м3;

– средняя плотность материала стенки, = 8 кН/м3

– эксцентриситет приложения нагрузки от стартовой стенки, = 0,115 м.

Опорная реакция в шарнире:

R = 3М/2 l + pl / 10 = 3 х 1,27 / 2 х 1,54 + 19,91 х 1,54 /10 = 4,3 кН,

где р = 19,91 кН/м

Определяются моменты

Выше точки шарнирного опирания

М3в = р0 h1 /2 х (h1 / 3) = 0,04 КнМ

где р0 – давление воды на глубине h1 = 0,27 м от поверхности воды, = 1,1· 10· ·0,27 = 2,97 кН/м;

Ниже точки шарнирного опирания

Максимальный момент в стене на расстоянии 0,451l ниже шарнирного опирания

0,451l = 0.451 · 1.54 = 0.69 м

где Pl – давление воды на глубине (0,451l от поверхности воды,

Pl = 1,1 · 10 (0,451 · 1,54+0,27) = 10,61 кН/м;

Момент в месте заделки

В случае учета временной нагрузки на перекрытие

где g+v = 9,16 кН · м2 – полная нагрузка на перекрытие;

Опорная реакция

Таким образом

Характеристики прочности бетона и арматуры.

Бетон тяжелый, класса В-25; призменная прочность Rb= 14,5 МПа прочность при осевом растяжении Rbt = 1,05 МПа. Коэффициент условий работ бетона γbz=0,9. арматура – класса Вр -1, диаметром 5 мм в сварной рулонной сетке, Rs = 360МПа.

Сетки по наружной грани подбираются по М = 0,07 кН·м

Принято 5Ø5 Вр-1 с AS = 0,98 см2

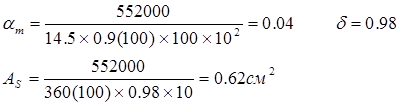

Сетки по внутренней грани подбираются по М = 5,52 кН·м

Принято 5Ø5 Вр-1 с AS = 0,98 см2 и соответствующая рулонная сетка по наружной грани

и рулонная сетка по внутренней грани
