Таблица 10 Интегральный и дифференциальный график сметной стоимости
|
Распределение капитальных вложений и объемов СМР по периодам строительства ,млн.руб | |
|
Интегральный
Дифференциальный
наименование Сметная стоимость микрорайон всего: 2893,5 млн .руб СМР: 2893,5 млн .руб | |

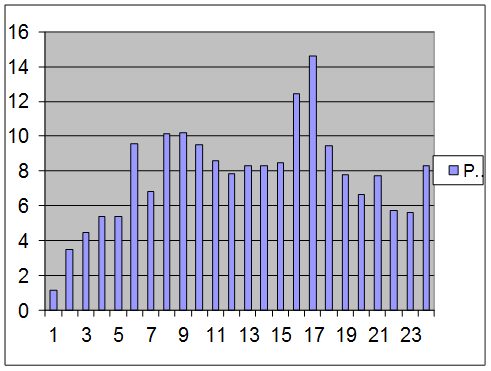

График движения рабочих кадров
190:12=15,83 руб на 1 чел в мес
Определение величины равнодействующей вертикальной силы в уровне нижних
концов свай (Nус) и вертикального давления в уровне
подошвы условного массивного свайного ф-та (Рус)
Рус =
Nус = Fv + Fvp + Fvc + Fvгр
Fv =810 кН
Fvp = 17,6 кН
Fvc = 77,76 кН
Fvгр = γср · Vгр = 9,799· 88,65 = 868,68кН
γср =
если грунт расположен ниже WL и водопроницаемый (пески, супеси и суглинки c JL>0,25; и глины с JL>0,5), то вместо γо принимается в расчёте γср = γ ...
Разработка и перемещение грунта из выемки в насыпь
Ведем разработку и перемещение грунта прицепным скрепером ДЗ – 23. Технические характеристики:
Вместимость - 15 м3;
Ширина захвата – 2,9 м;
Глубина резания - 0,35м;
Толщина отсыпаемого слоя – 0,55м;
Мощность, кВт – 221;
Масса скрепера –16 т.
Расстояние перемещения грунта скрепером:
Lср = ∑ qi ...
Определение нагрузок на ленточный фундамент
Грузовая площадь
где В=6–(0,2+2,19)=5610 мм – расстояние между стенками.
Из задания n=5; h1=3м принимаем оконный проём 1,8 х 2 м;
Высота стены
H=h1·n+1,2=3·5+1,2=16,2 м;
где n – количество этажей.
Площадь стены с учетом окон
Aст=H·3-(1,7·2)·n=16,2·3–(1,8 ·2)·5=30,6 м2; ...
