Описание технологической схемы производства

Страница 3

Отформованный сырец снимается со стола пресса и укладывается на автоклавную вагонетку автоматом-укладчиком. Брак сырца и просыпь возвращается системой конвейеров на распределитель смеси над прессами.

Автоклавная обработка заключается в гидротермальной обработке сырца острым насыщенным паром – это процесс, в течение которого образуются химические соединения – гидросиликаты кальция, связывающие зерна песка в монолит.

Процесс автоклавной обработки управляется автоматически. Автоклавы, используемые на предприятиях, работают в основном при давлении пара, не превышающем 1,2-1,6 МПа. Вагонетки с сырцом загружаются в автоклавы толкателями, перемещающимися по путям параллельно линии расположения автоклава или размещенных на передаточных тележках, подвозящих запарочные вагонетки с сырцом к автоклавам.

После автоклавной обработки вагонетки с кирпичом откатываются на площадку склада готовой продукции. Готовый кирпич и камни подвергаются внешнему осмотру и контролю качества.

Отгрузка кирпича в железнодорожные вагоны и автомашины осуществляется мостовыми кранами, съем кирпича с вагонеток – грейферным краном.

Транспортировка кирпича осуществляется в основном в соответствующих пакетах или контейнерах.

Образующийся бой кирпича накапливается на складе в бункере, откуда его возвращают в производство. Бой кирпича можно применять как компонент вяжущего в количестве до 10% от его состава. Дробление боя производится в дробилке в линии подготовки извести.

Вагонетки после разгрузки подвергаются осмотру, очистке и после смазки подаются к прессам.

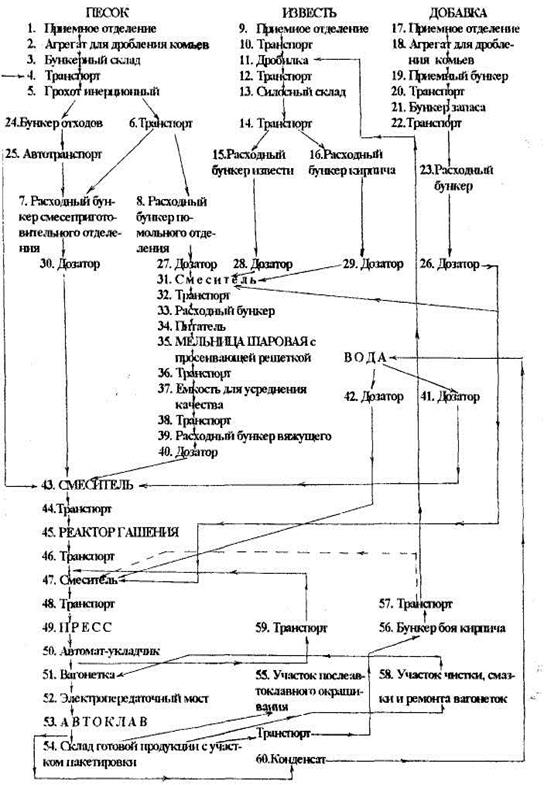

Технологическая схема производства силикатного кирпича представлена на рисунке 1.

Рисунок 1. Типовая технологическая схема производства силикатного кирпича
