Расчет корректирующего звена

Асимптотическая ЛАЧХ корректирующего звена определяется в соответствии с основным соотношением частотного метода:

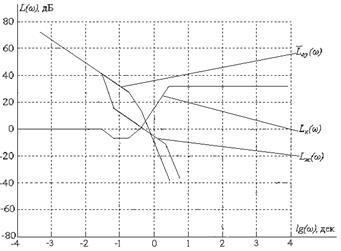

ЛАЧХ объекта, регулятора и желаемая ЛАЧХ приведены на рис.3.10

Рис.3.10. Логарифмические амлитудно - частотные характеристики

Затем по находится передаточная функция с помощью процедуры, обратной по отношению к порядку построения ЛАЧХ объекта

(3.9)

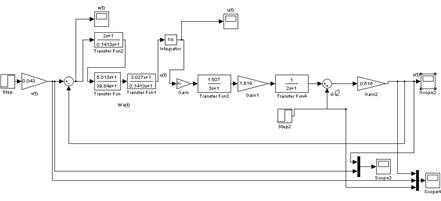

Рис. 3.11 Структурная схема замкнутой системы с регулятором

Результаты моделирования:

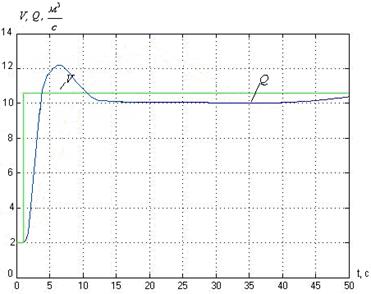

Рис.3.12 Переходный процесс в замкнутой системе с регулятором

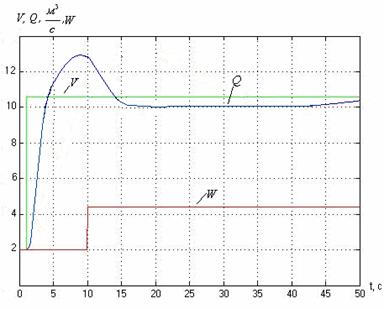

Рис. 3.13 Переходный процесс в замкнутой системе с возмущающим воздействием, обусловленным поршневым эффектом

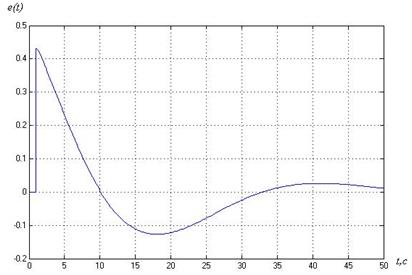

Рис.3.14 Ошибка в астатической системе

Из рис. 3.14 видно, что скоростная ошибка стремится к нулю по прошествии некоторого времени.

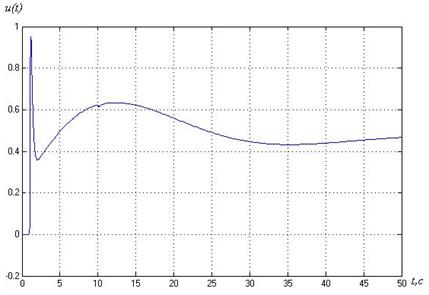

Рис.3.15 Управляющее воздействие
