Водоподогреватель

Страница 2

4). Для выбранного типоразмера водоподогревателя определяем фактические скорости воды в трубках и межтрубном пространстве каждого водоподогревателя при двухпоточной компоновке по формулам:

5). Коэффициент теплоотдачи от греющей воды к стенке трубки определяется по формуле

Эквивалентный диаметр межтрубного пространства, м, принимается по таблице параметров теплообменника

6). Коэффициент теплопередачи от стенки трубки к нагреваемой воде определяется по формуле

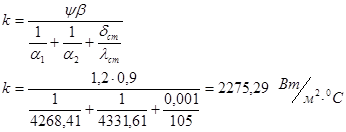

7). Коэффициент теплопередачи водоподогревателя определяем, как:

где - коэффициент эффективности теплообмена, в нашем случае для гладкотрубного теплообменника с блоком опорных перегородок принимается ;

- коэффициент, учитывающий загрязнение поверхности труб в зависимости от химических свойств воды, принимаем .

8). При заданной величине расчетной производительности водоподогревателя определяется необходимая поверхность нагрева водоподогревателя по формуле:

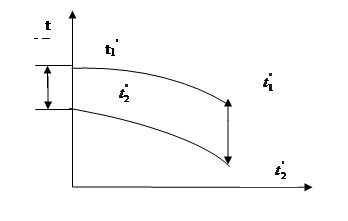

Рисунок график изменения температур теплоносителей .

где - среднелогарифмический температурный напор, определяемый, как:

В нашем случае , поэтому и (см.рис 2).

Подставив числовые данные, получаем:

Тогда поверхность нагрева будет равна

9). Для выбранного типа водоподогревателя при его двухпоточной компоновке число секций водоподогревателя в одном потоке:

Площадь одной секции принимается из таблицы №1.

Действительная площадь теплообмена будет равна

.

10). Потери давления в водоподогревателе при принятой длине секции 2м определяем по формулам:

Геометрические характеристики принятого сечения
