Стены

Описать конструктивную схему стены (несущая, самонесущая, навесная); привязку внутренней грани стены к разбивочным осям; для панельных зданий указать тип разрезки (на комнату, на две комнаты и т. д.); для крупноблочных зданий (рядовые, угловые, перемычечные, простеночные, доборные, парапетные, карнизные, подоконные); указать размеры (длину, высоту, толщину); описать способ крепления; описать способ заделки швов; составить спецификацию на сборные конструктивные элементы (рис. 2.2.1.)

Спецификация стен

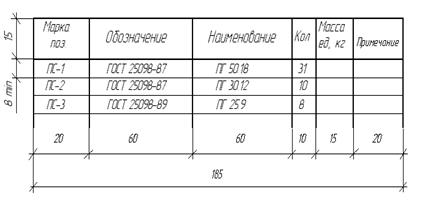

Рис.2.2.1 Пример выполнения спецификации панельных стен

Для стен из кирпича, мелких лёгкобетонных блоков, естественного камня и др. описать привязку внутренней грани стены к разбивочным осям, указать материал стен, марку материала, тип и марку раствора, систему перевязки, конструктивное решение цоколя, карниза, парапета, перемычек, устройство вентиляции.

Пример описания. Наружные и внутренние несущие стены проектируемого здания кирпичные выполнены из кирпича глиняного обыкновенного марки 75 на цементно-песчаном растворе марки 50(25) однослойные толщиной: наружные-510мм, внутренние - 380мм(250).

Привязка внутренней грани несущей наружной стены - 200мм, самонесущих – нулевая, внутренние стены имеют привязку по геометрической оси. Система перевязки кирпичной кладки – многорядная (цепная). Цоколь стен выполнен из бутобетона с облицовкой керамической плиткой (штукатуркой цементно-песчаным раствором с покраской и т.д.). Стена заканчивается парапетом, если водоотвод с крыши внутренний, карнизом – если водоотвод наружный организованный или неорганизованный. Описать конструктивное решение парапета или карниза.

Оконные или дверные проёмы стен перекрываются перемычками. Перемычки подбираются по действующим сериям или ГОСТам (серия 1.138-10 вып. 1 и 2) в зависимости от ширины проёма и характера работы перемычек (несущих и ненесущих). Несущие перемычки заделываются в стены на 250мм с двух сторон, ненесущие перемычки – на 120мм. Длина несущей перемычки lн=А+2х250мм, длина ненесущей – lн/н=А+2х120мм, где А – ширина проёма

На плане здания указать марки оконных и дверных блоков и марку перемычек (ПР-1, ПР-2 и т.д.). (Можно на ксерокопии планов).

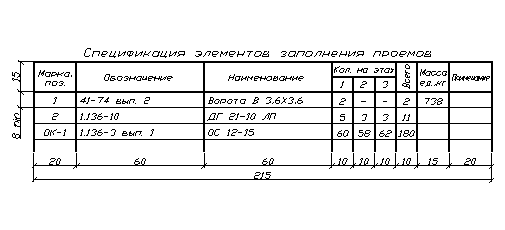

Дать спецификацию заполнения элементов проемов (рис 2.2.1).

Дать ведомость перемычек и спецификацию перемычек (рис.2.2.2. и 2.2.3.сответственно).

Ведомость перемычек.

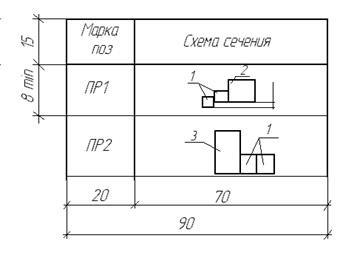

Рис.2.2.2 Пример выполнения ведомости перемычек

Спецификация перемычек.

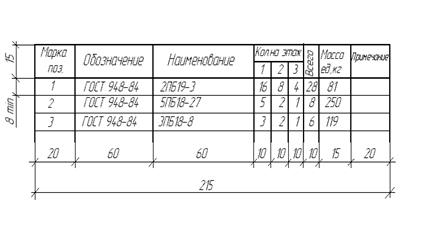

Рис. 2.2.3 Пример выполнения спецификации перемычек

Полы
Таблица 2. Экспликация полов. № поме- щения Тип пола Схема пола или тип пола по серии Данные элементов пола, мм Площадь, м2 1 Дощатый Шпунтованные доски Лаги, через 500 Теплоизоляционная прокладка 29 80х40 40 3,50 2 Паркет Паркетные доски Пергамин 1 слой ...
