Расчет условного свайного фундамента по расчетному сопротивлению грунта основания (II предельное состояние)

Основание условного свайного фундамента должно удовлетворять требованиям II группы предельных состояний. Среднее давление по подошве р не должно превышать расчетного сопротивления грунта, а осадки- допустимых значений.

Среднее давление по подошве условного фундамента от центрально приложенной нагрузки определяют от действия расчетных нагрузок применительно ко II группе предельных состояний с коэффициентом надежности γf=1 по формуле:

[23]

NoII – расчетная нагрузка на уровне спланированной отметки земли

QpII – вес ростверка и подземных конструкций

QсвII- вес свай

QгрII- вес грунта условного фундамента

А усл – площадь условного фундамента

Рассчитаем среднее значение угла внутреннего трения грунта для отдельных слоев толщиной Нi м.

[24]

= 19о; = 32,2о ; = 19о;

H1 = 3,3; H2 = 4,4; H3 = 1;

Расчет среднего удельного веса грунта γср:

кН/м3 [25]

кПа

Расчетное сопротивление грунта основания R вычисляется по формуле [10]

кПа

Условие выполняется.

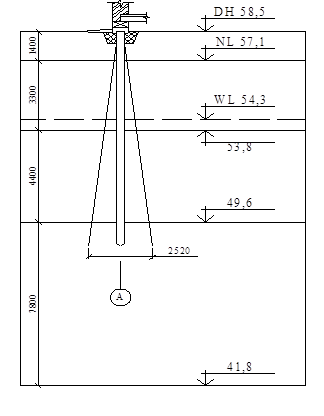

Рисунок 10.Схема условного фундамента.

Расчет опорного ребра главной балки
Ширину опорного ребра принимаем равной ширине уменьшенного сечения пояса: bh = bf1 = 18 см. Толщину опорного ребра вычисляем из расчета на смятие, предварительно определив расчетное сопротивление смятию Rp = Ru = 36 кН/см2. ==1,95 см, принимаем 2см. Принимаем th = 2 см. Выступающая часть опорного ребра a ...
