Определение параметров строительного потока

Страница 2

После определения величины Lз производится разбивка фундамента на захватки таким образом, чтобы они были равновелики по трудоемкости или различались не более чем на 25% (рис. 1.4). Очерёдность бетонирования захваток должна быть увязана с ранее принятой схемой движения ведущей машины относительно возводимой подземной части дома.

Высота яруса при бетонировании конструкций определяется, в первую очередь, допустимой высотой свободного падения бетонной смеси во избежание её расслоения. Согласно [4] для стен и ленточных фундаментов она равна 4,5 м. Однако в целях удешевления работ за счет неоднократного использования элементов опалубки фундамент рекомендуется разбить на два яруса. Кроме снижения стоимости работ уменьшение высоты бетонируемой конструкции снизит боковое давление уплотняемой смеси на опалубку, уменьшит её прогиб и повысит качество поверхностей фундамента.

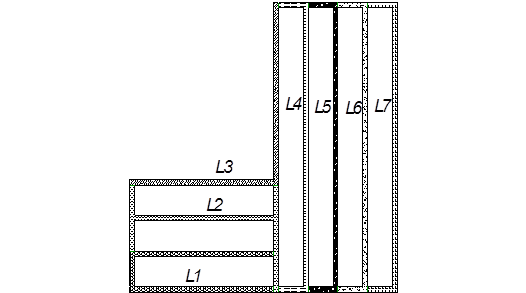

Рис. 1.4 – Разбивка плана фундамента на захватки

L1 = 66м, L2 = L3 =L4 =L5 =L6 = L7 = 60м.

Расчет фундаментной плиты
Толщина плиты принята равной 650 мм. Предусматривается бетонная подготовка толщиной 100 мм. Расчетная схема – плита на упругом основании, опирающаяся на грунт, описанный в п. 5.1.2. На фундаментную плиту действуют вертикальные погонные нагрузки от 10-этажного дома, передающиеся через стены подвала (рис. 5. ...

Расчет ребристой плиты по предельным состояниям второй группы. Геометрические характеристики приведенного сечения
определим по формулам (11.28) — (11.32). Отношение модулей упругости v =Еs /Eb=190 000/24000=7,9. Площадь приведенного сечения Ared=A+vA,=146*5+14*25+7,9*4,02=1052 см2 Статический момент площади приведенного сечения относительной нижней грани Sred=146*5*27,5+14*25*12,5+7,9* 4,02*3=23142 см3. Расстояние ...

Оценка влияния грунтовых вод на выбор типа и конструкции фундамента
Грунтовые воды протекают в толще второго слоя, который представлен суглинок мягкопластичный. Уровень грунтовых вод проходит на отметке WL = 54,3м. Расстояние от поверхности до воды dw = 58,5 – 54,3 = 4,2 м. Подземная часть здания не доходит до грунтовых вод более чем на 1м, поэтому их влияние на конструкции ...
