Производство работ по монтажу здания. Паспорт объекта и номенклатура работ

В работе разрабатывается монтаж одноэтажного здания производственного назначения по следующему варианту: 60-2Б*24-126в

Длина здания – 60 м

Здание бескрановое

Количество пролетов - 2

Ширина пролета ячейки здания – 24 м

Высота здания – 12,6 м

Шаг всех колонн - 12 м

Вариант многоэтажного здания: К-2*6-4-36-60-60-72

Длина здания – 60 м

Здание крановое

Количество пролетов - 2

Ширина пролета ячейки здания – 6 м

Этажей 4

Высота первого этажа- 3,6м; второго- 6м; третьего- 6м; четвертого-7,2м;

Шаг всех колонн - 6 м

Рисунок 1. План промышленного здания

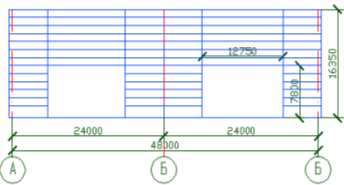

Рисунок 2. Фасад промышленного здания

Рисунок 3. План многоэтажного здания
