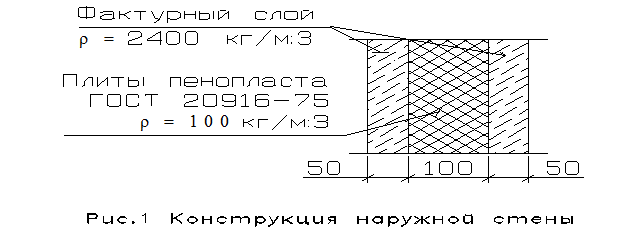

Теплотехнический расчет наружной стены

1-ый слой: фактурный слой (бетон на гравии из природного камня) толщиной 50мм;

2-ой слой: плиты пенопласта ГОСТ 20916-75;

3-ий слой: фактурный слой (бетон на гравии из природного камня) толщиной 50мм.

Требуемое термической сопротивление теплопередаче R0ТР ограждающей конструкции.

(1.7)

n=1, =20 0С, =-320С, =5,30С, =8,7

[м2 0С/Вт]

ГСОП=(tB-tОТ. ПЕР)*ZОТ. ПЕР.

ГСОП=(20+5,3)*238=6021,4

=3,56 [м2 0С/Вт]

2. Термическое сопротивление теплоизоляционного слоя

(1.8)

R1= [м2 0С/Вт]

R2=[м2 0С/Вт]

R3=[м2 0С/Вт]

=2,8 [м2 0С/Вт]

3. Расчетная толщина теплоизоляционного слоя

=2,8*0,06=0,170 м. (1.9)

4. =0,170 м.

5. Фактическое термическое сопротивление ограждающей конструкции

=3,58 [м2 0С/Вт] (1.10)

(1.11)

6. Коэффициент теплоотдачи ограждающей конструкции

=0,279[Вт/(м2 0С)]
