Определение усилий в плите от расчетной полной нагрузки

− изгибающий момент в середине пролета

− Так как для рассматриваемого перекрытия hs/ls=0.06/1.567=0.038>1/39=0.03, то в плитах, окймленных по всему контуру монолитно связанными с ними балками, изгибающие моменты в сечениях средних пролетов и над средними опорами за счет благоприятного влияния распоров уменьшаем на 20%

− Условие выполняется заведомо при толщине плиты hs=60 мм

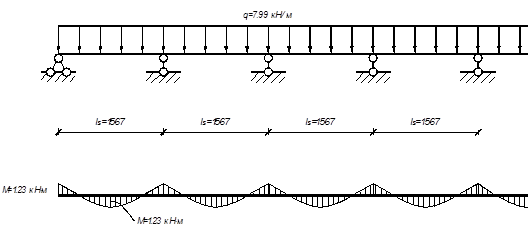

Рисунок 2. Расчетная схема плиты

Определение расчетных нагрузок и расчетных характеристик грунтов
Основания зданий и сооружений рассчитываются по двум группам предельных состояний. Все расчеты производим на расчетные значения нагрузок. Расчетные значения нагрузок получаем путем умножения нормативных нагрузок на коэффициент надежности по нагрузке γf (в данном курсовом проекте принимаем равный 1). Р ...

Расчетная схема. Расчетная длина
Расчетную схему принимаем с шарнирным закреплением вверху и жёстким внизу колонны. Расчетная длина колонны определяется в зависимости от принятой расчетной схемы по формуле: Lef = μ· Графическая длина учитывает заглубление подошвы колонны ниже уровня нулевой отметки на 0,6 м, и равна: lг =(7,5 – 1,4 ...

Определение величины равнодействующей вертикальной силы в уровне нижних концов свай (Nус) и вертикального давления в уровне подошвы условного массивного свайного ф-та (Рус)
Рус = Nус = Fv + Fvp + Fvc + Fvгр Fv =810 кН Fvp = 17,6 кН Fvc = 77,76 кН Fvгр = γср · Vгр = 9,799· 88,65 = 868,68кН γср = если грунт расположен ниже WL и водопроницаемый (пески, супеси и суглинки c JL>0,25; и глины с JL>0,5), то вместо γо принимается в расчёте γср = γ ...
